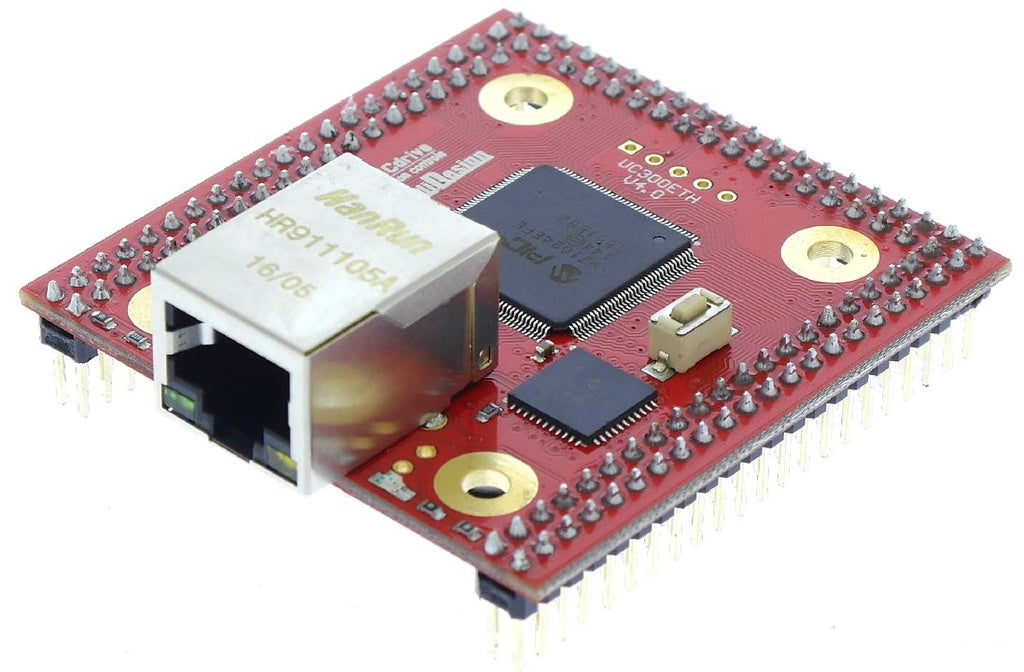

UC300ETH Ethernet Motion Controller für Mach3, Mach4 und UCCNC, 6 Achsen, 5 LPT-Ports, bis zu 400kHz

Die UC300ETH-5LPT ist eine leistungsstarke, industrielle Bewegungssteuerung, die entwickelt wurde, um veraltete parallele Port (LPT)-Verbindungen durch eine schnelle, stabile Ethernet-Schnittstelle zu ersetzen. Durch die Auslagerung von Bewegungs-Buffering und Schrittgenerierung vom PC auf dedizierte Hardware eliminiert die UC300ETH das „Jitter“ und Zeitfehler, die bei softwarebasiertem Pulsing häufig auftreten. Dies ermöglicht ein wesentlich flüssigeres und zuverlässigeres CNC-Erlebnis für Schritt- und Servosysteme.

Hochleistungsfähigkeit & Softwarekompatibilität
Entwickelt für Präzision und Geschwindigkeit, unterstützt die UC300ETH eine 6-Achsen-Steuerung mit einer maximalen Schrittfrequenz von 400kHz pro Achse. Diese Hochfrequenzausgabe ermöglicht wesentlich höhere Mikroschrittauflösungen und schnellere Vorschubgeschwindigkeiten als grundlegende 100kHz-Steuerungen. Das Gerät ist vollständig kompatibel mit Industriestandard-Steuerungssoftware wie Mach3, Mach4 und UCCNC und kommuniziert über standardmäßige Netzwerkpakete. Diese treiberlose Ethernet-Kommunikation stellt sicher, dass Ihre CNC-Maschine nicht an die internen Hardwarebeschränkungen eines bestimmten PCs oder veraltete Parallelportkarten gebunden ist.

Massive E/A-Kapazität & LPT-Kompatibilität
Was die UC300ETH-5LPT von einfachen Bewegungsadaptern unterscheidet, ist ihre umfassende Eingangs-/Ausgangs- (E/A)-Kapazität. Die Steuerung verfügt über fünf IDC26-Ports, die insgesamt 49 digitale Eingänge und 36 digitale Ausgänge bieten. Zur Vereinfachung der Integration verwendet die Platine eine LPT-kompatible Pinbelegung an ihren digitalen Ports, was sie zu einem „Drop-in“-Logik-Upgrade für bestehende Breakout-Boards und Verdrahtungslayouts macht.

Ports #2 und #3: Diese folgen der standardmäßigen LPT-Pinbelegung für sofortige Kompatibilität mit den meisten gängigen Breakout-Boards.

Ports #1, #4 und #5: Diese sind als bidirektionale Ports konfiguriert und optimiert, um zusätzliche Eingabefunktionen für komplexe Maschinen bereitzustellen, die mehrere Endschalter, Sonden und Bedienerkonsolensignale erfordern.

Analoge Schnittstelle: Zusätzlich zu den digitalen E/A enthält die Platine 2 analoge Eingänge und 2 analoge Ausgänge, die für Funktionen wie Spindeldrehzahlregelung (VFD) und Vorschubübersteuerungen unerlässlich sind.

Netzwerkintegration & Stromversorgungsanforderungen
Die UC300ETH ist für eine flexible Netzwerkbereitstellung konzipiert. Sie kann über ein Standard-Crossover- oder Straight-Through-Ethernet-Kabel direkt an eine dedizierte PC-Netzwerkkarte angeschlossen oder über einen Router oder Switch in ein lokales Netzwerk integriert werden. Da Strom nicht über das Ethernet-Kabel übertragen wird (Non-PoE), erfordert das Handbuch, dass das Gerät eine stabile, externe 5VDC-Stromversorgung benötigt. Diese Trennung zwischen Kommunikationsleitung und Stromquelle schützt die Steuerung zusätzlich vor elektrischem Rauschen und Erdschleifen und gewährleistet die Signalintegrität in anspruchsvollen Werkstattumgebungen.

Zusammenfassung der technischen Daten
Die Steuerung unterstützt 6 Bewegungsachsen (X, Y, Z, A, B, C) und arbeitet mit einem schnellen 32-Bit-internen Puffer, um ein „Puffer-Unterlaufen“ während komplexer 3D-Gravuren zu verhindern. Ihr physikalisches Design ist kompakt und optimiert für die Montage im Schaltschrank, mit einer robusten RJ45-Ethernet-Buchse und fünf ummantelten 26-poligen Stiftleisten. Kompatibel mit allen modernen Windows-Betriebssystemen, bietet sie eine zukunftssichere Steuerbasis für CNC-Fräsen, -Mühlen, Plasmaschneider und Lasersysteme, die die Beschränkungen eines Standard-PC-Parallelports überschritten haben.

Warum auf die UC300ETH umsteigen?
Moderne CNC-Software erfordert Echtzeit-Timing im Mikrosekundenbereich, das Standard-PCs bei der Ausführung von Hintergrundaufgaben nur schwer aufrechterhalten können. Die UC300ETH löst dieses Problem, indem sie als „Gehirn“ der Maschine fungiert, hochrangige Befehle von Ihrem PC entgegennimmt und diese in perfekte, hochfrequente Impulse umwandelt. Mit ihrer massiven digitalen E/A-Anzahl von 85 Punkten und einer Geschwindigkeit von 400 kHz bietet sie die professionelle Stabilität und Erweiterbarkeit, die für CNC-Umgebungen mit hoher Produktion erforderlich ist.
