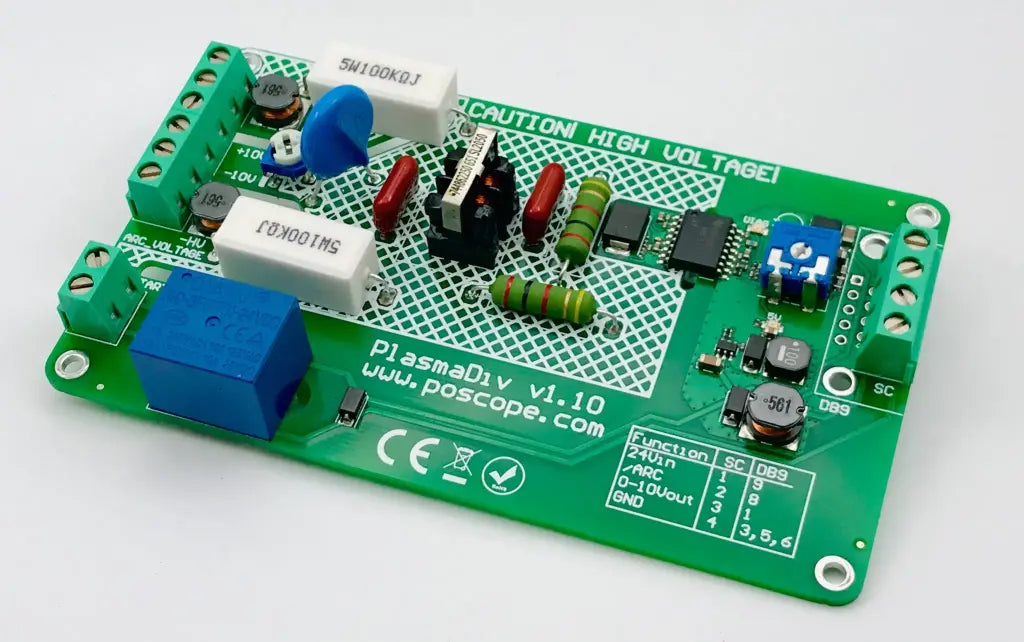

PlasmaDiv Plasma-Spannungsteiler mit isoliertem 0-10V-Ausgang und Startrelais für CNC-Plasmaschneider

Das PlasmaDiv ist ein industrietaugliches Isolations- und Signalverarbeitungsmodul, das eine präzise, rauschgefilterte Lichtbogenspannungsrückmeldung für CNC-Plasmaschneidsysteme liefert. Durch die Umwandlung gefährlicher Hochspannungs-Plasmasignale in einen sicheren und nutzbaren 0-10V-Ausgang dient das PlasmaDiv als kritische Kommunikationsverbindung zwischen Ihrer Plasma-Stromquelle und Ihrer Torch Height Control (THC)-Elektronik.

Hochspannungserfassung & Signalisolierung
Das PlasmaDiv wurde für maximale Vielseitigkeit entwickelt und unterstützt zwei verschiedene Eingangsmethoden, um nahezu jeden auf dem Markt erhältlichen Plasmaschneider unterzubringen. Für industrielle oder ältere Geräte ohne eingebauten Teiler verfügt es über eine Hochspannungseingangsstufe, die 0-500 V mit einem präzisen 50:1-Teilerverhältnis verarbeiten kann. Für moderne Plasmaschneider, die bereits mit einer internen Teilung ausgestattet sind, bietet es einen 1:1-Niederspannungseingang (10 V). Um die Sicherheit Ihrer CNC-Steuerung zu gewährleisten, bietet die Platine Schutz auf Elite-Niveau mit bis zu 1200 V RMS-Isolation und 6000 V transienter Isolation, wodurch Ihre empfindliche Logikplatine effektiv vor Hochspannungsspitzen und elektromagnetischen Störungen geschützt wird.

Integrierte Steuerung & Rauschfilterung
Über die einfache Spannungsteilung hinaus fungiert das PlasmaDiv als umfassende Systemschnittstelle. Es enthält ein dediziertes isoliertes Startsignalrelais, das es Ihrer CNC-Software ermöglicht, den Plasma-Lichtbogen sicher auszulösen, ohne das Risiko von Masseschleifen oder Signalübersprechen. Die Eingangsstufe ist mit einer Hochfrequenzfilterung ausgestattet, die speziell darauf abgestimmt ist, das elektrische "Rauschen" des Plasma-Lichtbogens zu entfernen und ein stabilisiertes 0-10-V-Signal an Ihre Steuerung zu liefern. Dieser saubere Datenstrom ist entscheidend für reaktionsschnelle und präzise Brennerhöhenanpassungen und verhindert das "Zittern" oder "Eintauchen", das oft bei minderwertigen, ungeschirmten Teilern auftritt.

Systemintegration & Softwarekompatibilität
Mit seinen kompakten Abmessungen von 120 mm x 70 mm lässt sich das PlasmaDiv problemlos in jeden Standardschaltschrank integrieren. Die Anschlussanordnung ist für eine logische Verkabelung ausgelegt und verfügt über dedizierte SC-Anschlüsse für 24 VDC Stromversorgung, ARC_START und den 0-10 V Ausgang. Für Benutzer, die PoKeys57CNC-Hardware verwenden, bietet das Gerät volle Plugin-Unterstützung sowohl für Mach3 als auch für Mach4, komplett mit optimierter Konfiguration für analoge Spannungseingänge und THC-Parameter. Sein unabhängiges Design macht es zu einer flexiblen "Drop-in"-Lösung sowohl für neue professionelle Builds als auch für DIY-Nachrüstungen.

Technische Daten & Installationsstandards
Das Gerät arbeitet mit einer Standard-24-VDC-Stromversorgung und ist so gebaut, dass es die Signalintegrität in den anspruchsvollsten Schneidumgebungen aufrechterhält. Die Hardware unterstützt eine Single-Input-Konfiguration – das bedeutet, dass Benutzer entweder die rohen Hochspannungsklemmen oder die isolierten 10-V-Klemmen verwenden sollten, aber niemals beide gleichzeitig –, um eine genaue Skalierung zu gewährleisten. Das physische Design der Platine betont die Zugänglichkeit, mit klar beschrifteten Klemmen für Arc Start-Relaisanschlüsse und Hochspannungseingänge, was eine professionelle, normgerechte Installation ermöglicht, die einfach zu beheben und zu warten ist.
