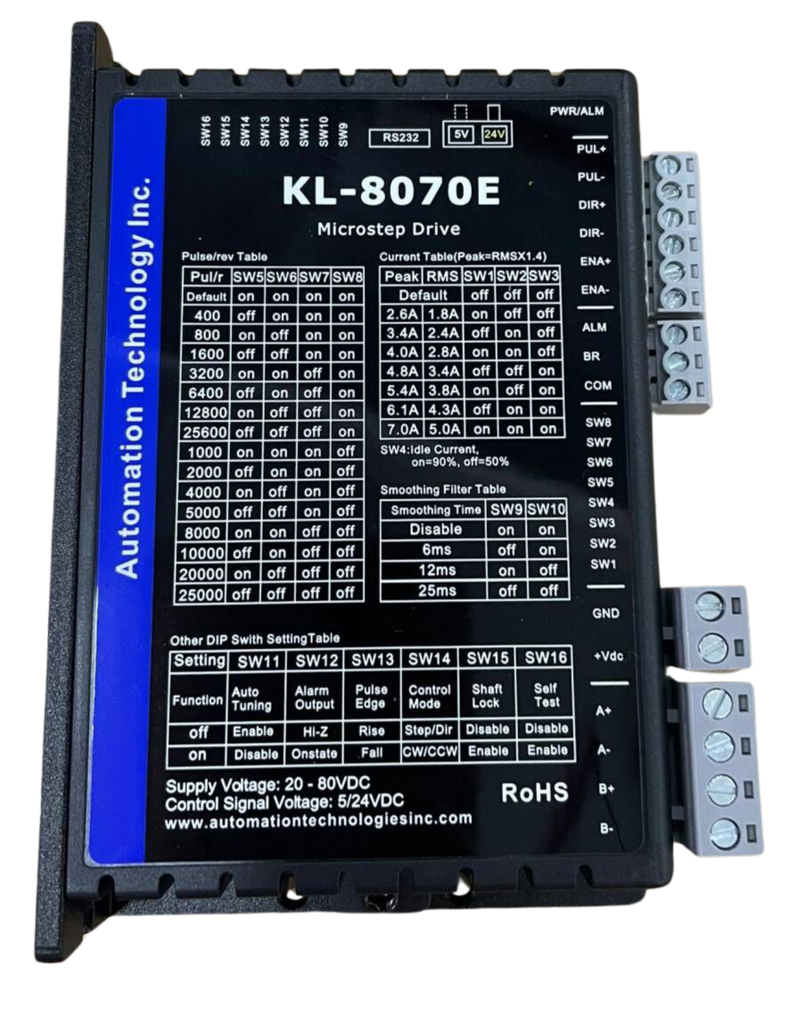

8070E Digitaler Bipolarer Schrittmotortreiber mit 32-Bit-DSP, 7,0 A Ausgang und bis zu 51.200 Schritten/Umdrehung

Der 8070E ist ein digitaler bipolarer Schrittmotortreiber in Industriequalität, der für Anwendungen mit hohem Drehmoment entwickelt wurde, die eine gleichmäßige Bewegung und präzise Steuerung erfordern. Durch die Verwendung eines 32-Bit-DSP-basierten Steueralgorithmus übertrifft der 8070E herkömmliche analoge Treiber erheblich, indem er Motorresonanz und Vibrationen aktiv unterdrückt, was zu einem leiseren Betrieb und einem stabileren Drehmoment im mittleren Bereich führt.

Fortschrittliche Bewegungssteuerung & DSP-Technologie
Dieser Treiber verfügt über eine ausgeklügelte Anti-Resonanz-Steuerung und eine Motor-Auto-Identifikations-Technologie. Beim Einschalten kann der 8070E seine internen Parameter automatisch an die spezifischen elektrischen Eigenschaften Ihres Motors anpassen, wodurch die Leistung über einen weiten Bereich von NEMA 23, 34 und 42 Schrittmotoren optimiert wird. Zusätzlich ermöglicht seine Multi-Stepping-Fähigkeit dem Treiber, einen Schrittimpuls mit niedriger Auflösung zu empfangen und ihn intern in einen Mikroschrittausgang mit hoher Auflösung zu interpolieren, wodurch selbst bei niedrigen Geschwindigkeiten eine flüssige Bewegung gewährleistet wird, ohne die Pulsfrequenzgrenzen Ihres CNC-Controllers zu belasten.

Vielseitige Leistung & Konfiguration
Der 8070E wurde für anspruchsvolle Lasten entwickelt und verfügt über einen breiten Versorgungsspannungsbereich von bis zu 72 VDC und einen programmierbaren Ausgangsstrom von 0,5 A bis 7,0 A (Spitze). Die Konfiguration wird über eine integrierte DIP-Schalterbank optimiert, die eine schnelle Einstellung von:

Mikroschrittauflösung: Wählbar von Vollschritt bis zu 51.200 Schritte pro Umdrehung für extreme Positionierungsgenauigkeit.

Stromeinstellungen: Präzise Stromregelung zur Anpassung an den Nennstrom Ihres Motors.

Ruhestrom: Wählbare Voll- oder Halbstromreduzierung im Stillstand zur Minimierung der Motorerwärmung.

Industrielle Zuverlässigkeit & Schutz
Der 8070E wurde für die Anforderungen der automatisierten Produktion entwickelt und verfügt über einen robusten integrierten Kühlkörper und TTL-kompatible, optisch isolierte Eingänge. Diese Isolation schützt Ihre empfindliche Steuerelektronik vor Hochspannungsspitzen und elektromagnetischen Störungen. Der Treiber unterstützt sowohl PUL/DIR- als auch CW/CCW-Steuerungsmodi mit einer Impulseingangsfrequenz von bis zu 200 kHz. Um eine langfristige Hardwaresicherheit zu gewährleisten, verfügt das Gerät über integrierte Schutzschaltungen für Überspannung, Überstrom und Phasenfehler, die den Betrieb bei einem Verdrahtungsfehler oder einer Überspannung sofort einstellen.

Technische Daten & Konnektivität
Der 8070E ist eine Universallösung für 2-Phasen- und 4-Phasen-Bipolar-Schrittmotoren. Er arbeitet mit einem Hochspannungs-DC-Bus für ein verbessertes Hochgeschwindigkeitsdrehmoment und verwendet Hochgeschwindigkeits-Optokoppler für seine Signaleingänge. Das physische Layout ist für die Montage im Schaltschrank optimiert, mit klar gekennzeichneten Klemmen für Motorphasen (A+/A- und B+/B-), DC-Stromeingang und Signallogik. Seine 32-Bit-Digitalarchitektur gewährleistet, dass selbst bei hohen Geschwindigkeiten die Schrittreaktion linear und vorhersehbar bleibt, was ihn zu einer erstklassigen Wahl für CNC-Fräser, Fräsmaschinen und Präzisionsetikettiermaschinen macht.

Wichtiger Installationshinweis für Upgrades
Überprüfen Sie Ihre Verkabelung: Wenn Sie den 8070E verwenden, um einen 8060E, 8060 oder einen anderen älteren Treiber zu ersetzen, gehen Sie nicht davon aus, dass die Klemmenbelegungen identisch sind. Vergleichen Sie immer die Phasenleitungen Ihres Motors mit dem Pinbelegungsdiagramm des 8070E, bevor Sie Spannung anlegen. Falsche Verkabelung ist die Hauptursache für Treiber- und Motorschäden bei Hardware-Upgrades.

Warum den 8070E wählen?
Wenn Ihr Projekt über die grundlegenden Anforderungen für Hobbyisten hinausgeht, bietet der 8070E die industrielle "Muskelkraft" und digitale Intelligenz, die für professionelle Ergebnisse erforderlich sind. Durch die Eliminierung der Resonanz-"Todeszonen", die bei billigeren Treibern üblich sind, gewährleistet der 8070E, dass Ihre Maschine ihre Genauigkeit und ihr Drehmoment über ihren gesamten Geschwindigkeitsbereich beibehält.
